Футляр для аварийной эвакуации хлора из дефектных баллонов

Футляр для аварийной эвакуации хлора из дефектных баллонов (далее - футляр) предназначен для эвакуации хлора из баллонов объемом 40 и 50 л, имеющих дефекты, такие, как: неисправные вентили, неплотности в сальнике вентиля, в резьбовом соединении вентиля с корпусом или в корпусе баллона (свищи).

Технические данные изделия: Рабочая среда - газообразный и жидкий хлор. Температура стенки - ± 50°С. Рабочее давление во внутренней полости -1,6 МПа (16 кгс/см2). Габаритные размеры - 2080x610 мм. Масса устройства- 190кг (130кг футляр, 60кг рама).

- температура окружающей среды:

при герметизации "газящего" баллона без проведения операции по вывинчиванию вентиля из баллона - от минус 30 до + 40°С;

при герметизации баллона с проведением операции по вывинчиванию вентиля из баллона - от минус 30 до + 20 ;

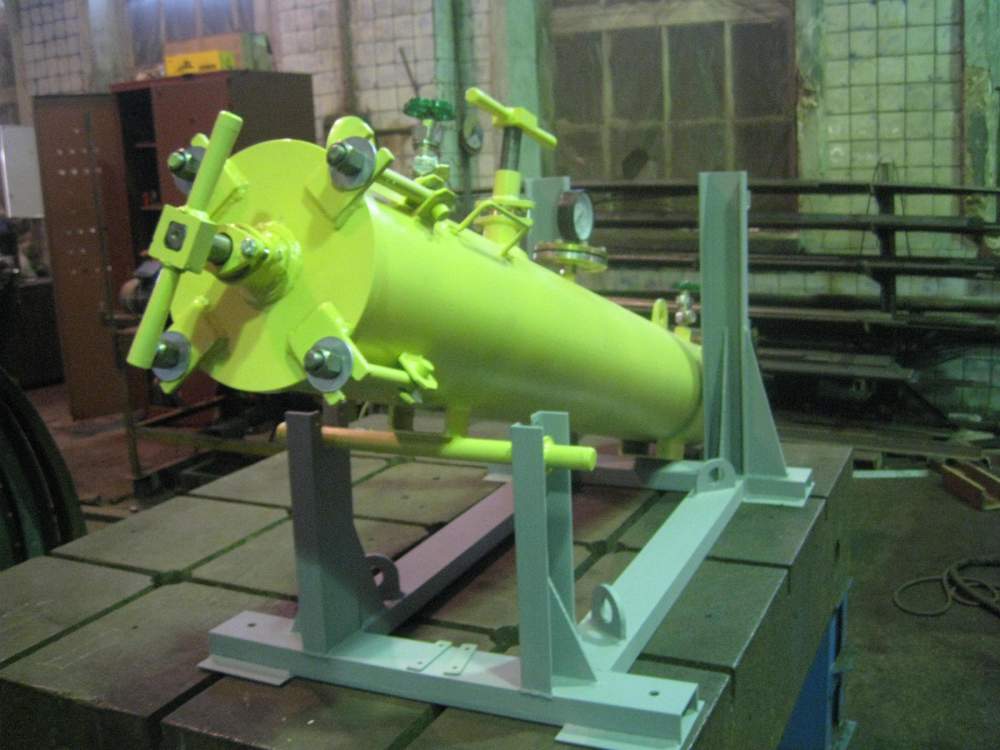

Футляр представляет собой герметичный цилиндрический сосуд с днищем на одном торце и фланцевой крышкой на другом. Ключ с воротком служат для вывертывании неисправного вентиля из корпуса баллона, при этом ключ одевается на корпус вентиля. Для фиксации баллона внутри футляра используется прижимной механизм поз. закрепленный на корпусе футляра.

При использовании футляра, вывертывание вентиля из дефектного баллона всегда производится только частично, не допуская выпадания его из горловины баллона. Штуцер вентиля, вворачиваемый в баллон, имеет коническую резьбу W27,8 ГОСТ 9909-81, поэтому даже при небольшом продольном перемещении вентиля (в процессе его вывертывания) образуется достаточно большой площади проходное сечение, через которое хлор будет выходить из баллона во внутреннюю полость футляра. Продольное перемещение вентиля (при его вывертывании из баллона) ограничивается продольным перемещением вентиля внутри головки ключа.

Выделяющийся из баллона хлор попадает во внутреннее пространство футляра и через отводящий штуцер "А" с клапаном эвакуируется в газообразном виде либо в систему хлорирования воды (или на иное потребление), либо направляется в систему поглощения хлора. Штуцер "Б" служит для подсоединения манометра и разделителя мембранного. Через штуцер «В» (с запорным клапаном) в футляр подается сжатый осушенный воздухе.

Подробнее на http://nposila.ru

Устройство для аварийной эвакуации хлора из дефектных контейнеров (герметизирующий колпак)

Устройство для аварийной эвакуации хлора из дефектных контейнеров (далее - устройство или «колпак») предназначено для эвакуации хлора в газообразном состоянии из контейнера вместимостью 1000 кг жидкого хлора, имеющего неисправные вентили или неплотности в соединениях его частей (фланца с корпусом, вентиля с фланцем, сальника вентиля).

Разработаны два типоразмера устройства: одно применительно к контейнеру Рузаевского завода (И61 0565.000 СБ), другое - к контейнеру польского производства (И61 0564.000.СБ). Конструктивно оба устройства абсолютно идентичны и отличаются только присоединительными размерами.

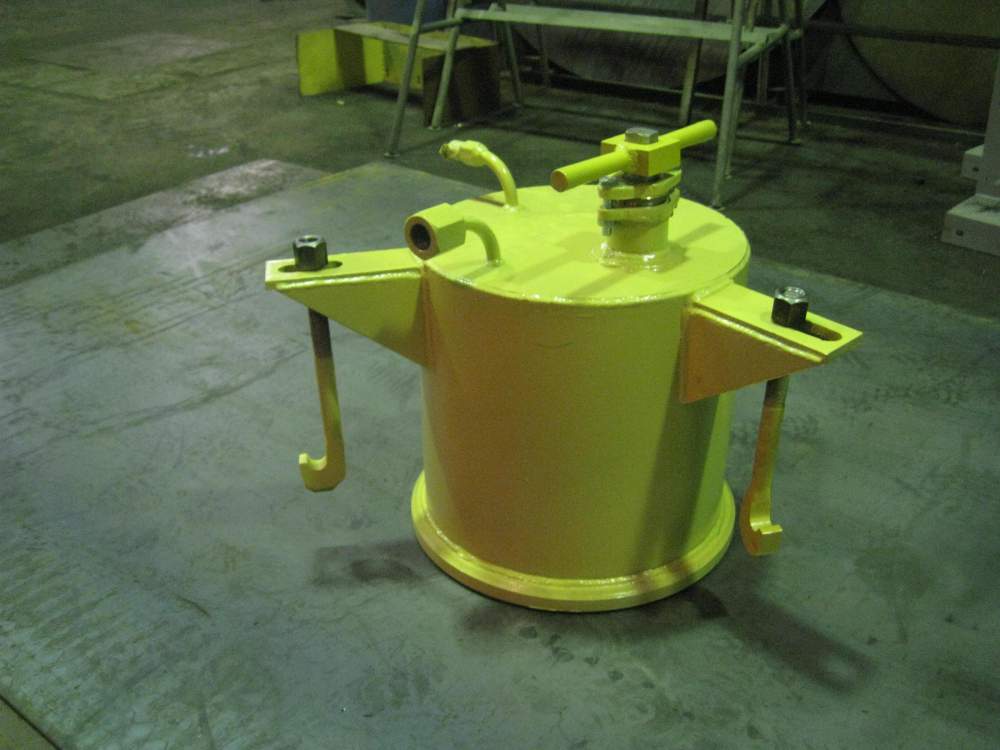

Устройство представляет собой герметичный цилиндр с днищем на одном торце и фланцем на другом, одеваемый на верхнюю (вентильную) часть контейнера и прижимаемый с помощью трех анкерных тяг и гаек к корпусу контейнера через резиновую прокладку. Ключ с воротком служит для вывертывания неисправного вентиля из фланца контейнера (в этом случае ключ одевается на корпус вентиля) или для открытия вентиля (в этом случае ключ одевается на маховик вентиля). Анкерные тяги закрепляются за вырезы (окна) в защитной юбке контейнера. Выделяющийся из контейнера хлоргаз попадает во внутреннее пространство устройства и через отводящий патрубок эвакуируется либо в систему подачи хлора потребителям, либо направляется на поглощение в санитарную колонну. Еще один патрубок служит для подсоединения манометра. И61-0564.000 Н=390 мм D= 306 мм

И61-0565.000 Н=385 мм D= 340 мм

Условия эксплуатации устройства Температура окружающей среды - от минус 30 до + 5оС. Максимальное рабочее давление во внутренней полости устройства - не более 0,45 МПа.

Область применения Контейнеры вместимостью 1000 кг жидкого хлора производства Рузаевского завода и польского производства.

Технические данные: Рабочая среда- газообразный хлор; Температура рабочей среды от минус 30°С до +5 °С; Рабочее давление во внутренней полости, 0,45 МПа

Габаритные размеры: для контейнеров производства Рузаевского завода- 535´440´385  мм; для контейнеров производства ПНР- 500´440´390  мм

Масса устройства, 30 кг

Подробнее на http://nposila.ru
